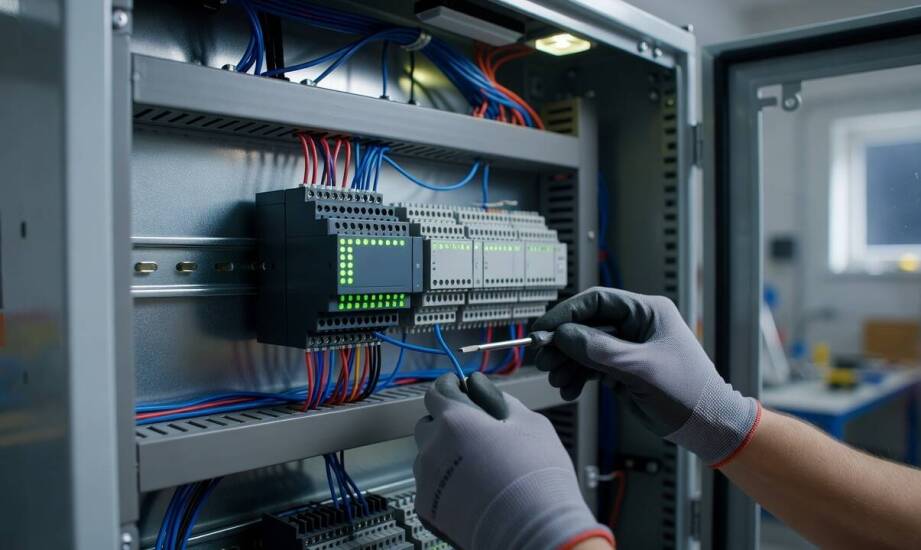

Jakie komponenty tworzą prosty układ automatyki przemysłowej i jak działają razem w praktyce

W podstawowym układzie sterowania przemysłowego czujnik poziomu cieczy w zbiorniku wykrywa wysoki stan i błyskawicznie przekazuje sygnał do głównego procesora. Sterownik reaguje uruchomieniem pompy opróżniającej, a po osiągnięciu dolnego limitu bezpiecznie ją zatrzymuje. Proces nadzorowania parametrów i sterowania przepływem odbywa się tu całkowicie samodzielnie, eliminując potrzebę ciągłej ingerencji operatora przy maszynie. Skuteczne działanie takiego mechanizmu zależy od precyzyjnej współpracy elementów pomiarowych z jednostką obliczeniową.

Rola komponentów w łańcuchu sterowania procesem

Współczesna Automatyka opiera się na precyzyjnym podziale ról między poszczególnymi urządzeniami. Sterownik PLC pełni funkcję centralnego mózgu układu, który bez przerwy odbiera dane z czujników poprzez specjalne moduły wejściowe. Zebrane informacje podlegają szybkiemu przetwarzaniu zgodnie z zaprogramowaną wcześniej logiką maszyny. Kolejnym istotnym ogniwem pozostaje dedykowany zasilacz, który zapewnia stabilne napięcie dla całego systemu i chroni elektronikę przed zakłóceniami sieciowymi. Z kolei urządzenia pomiarowe dostarczają bieżące informacje o stanie fizycznym procesu. Czujniki indukcyjne bezdotykowo wykrywają obecność metalu, warianty fotoelektryczne rejestrują obiekty z dużej odległości, a przetworniki analogowe nieustannie mierzą poziom, ciśnienie lub przepływ cieczy. Ostatni etap należy do elementów wykonawczych. Falowniki regulujące prędkość silników oraz potężne styczniki mocy realizują fizyczne działania na podstawie sygnałów wyjściowych sterownika.

Ciągły sygnał z czujnika zamienia się w ostateczne polecenie dla wyjścia podczas trwania cyklu skanowania. Obejmuje on odczyt wejść, błyskawiczne wykonanie programu oraz natychmiastową aktualizację stanów wyjściowych. Błędny dobór kluczowych parametrów, zwłaszcza niewłaściwego zasięgu pomiarowego lub zbyt wąskiej histerezy, prowadzi do niebezpiecznych oscylacji układu i braku reakcji na zmiany procesu. Równie ważna pozostaje kwestia standardu sygnałowego. Dopasowanie wyjścia czujnika w standardzie NPN lub PNP zależy bezpośrednio od typu wejścia zastosowanego w sterowniku PLC. Warto zaznaczyć, że wiele nowoczesnych modułów pozwala na elastyczną konfigurację obwodów wejściowych, bezproblemowo obsługując zarówno tryb sinking, jak i sourcing.

Modernizacja i rozbudowa prostych układów

W nieskomplikowanych maszynach bazowy zestaw elementów zazwyczaj pracuje w sztywnych, wysoce powtarzalnych cyklach produkcyjnych. Taka architektura opiera się na mocno ograniczonej liczbie wbudowanych sygnałów wejściowych i wyjściowych. Sytuacja ulega diametralnej zmianie, gdy przedsiębiorstwo decyduje się na unowocześnienie linii technologicznej. Modernizacja układów sterowania wymaga dołożenia dodatkowych czujników oraz wdrożenia zaawansowanych funkcji diagnostycznych. Często pojawia się również potrzeba pełnej integracji z systemami wyższego poziomu zarządzania produkcją. To wszystko wyraźnie podnosi wymagania dotyczące elastyczności i późniejszej skalowalności całej instalacji.

Zbyt mały zapas portów komunikacyjnych w głównym sterowniku zawsze utrudnia rozbudowę maszyny o nowe moduły wykonawcze. Analiza zamówień na komponenty realizowanych przez hurtownię Elektryk potwierdza, że instalatorzy coraz częściej zabezpieczają się przed tym problemem na wczesnym etapie projektowania. Wybór modułowej konstrukcji PLC pozwala na swobodne dodawanie kart rozszerzeń w przyszłości, całkowicie eliminując konieczność wymiany jednostki centralnej. Takie podejście zachowuje nienaruszoną, sprawdzoną już logikę działania i przyspiesza ponowne uruchomienie maszyny.

Oprócz samego sprzętu ogromne znaczenie ma zachowanie porządku w szafie sterowniczej. Nieczytelne opisy przewodów i brak jasnych oznaczeń schematowych błyskawicznie zwiększają ryzyko kosztownych pomyłek podczas serwisu. Zgodnie ze standardem IEC 60204-1 kolorystyka obwodów podlega ścisłym rygorom. Przewód neutralny posiada barwę jasnoniebieską, a przewód ochronny PE pozostaje zielono-żółty. Z kolei kable odpowiedzialne za obwody sterowania prądem przemiennym mają kolor czerwony, natomiast obwody sterowania prądem stałym znakuje się na niebiesko. Konsekwentne stosowanie tych barw pozwala technikom na natychmiastową identyfikację usterki.

Kompaktowy i pozbawiony rozszerzeń system wystarcza do obsługi maszyn o niezmiennej konfiguracji oraz niewielkiej puli sygnałów procesowych. Wszędzie tam, gdzie zaplanowano rozwój parku maszynowego, inżynierowie muszą patrzeć w przyszłość. Jeśli inwestor przewiduje montaż dodatkowych czujników lub integrację maszyny z firmową siecią ethernetową, instalacja od razu wymaga sprzętu modułowego. Zaplanowanie kilkunastoprocentowego zapasu wolnych wejść i wyjść na wczesnym etapie tworzenia szafy sterowniczej chroni budżet przed poważnymi wydatkami. Odpowiednio dobrana rezerwa sprzętowa gwarantuje bezproblemowe zaadaptowanie maszyny do nowych zadań produkcyjnych.
