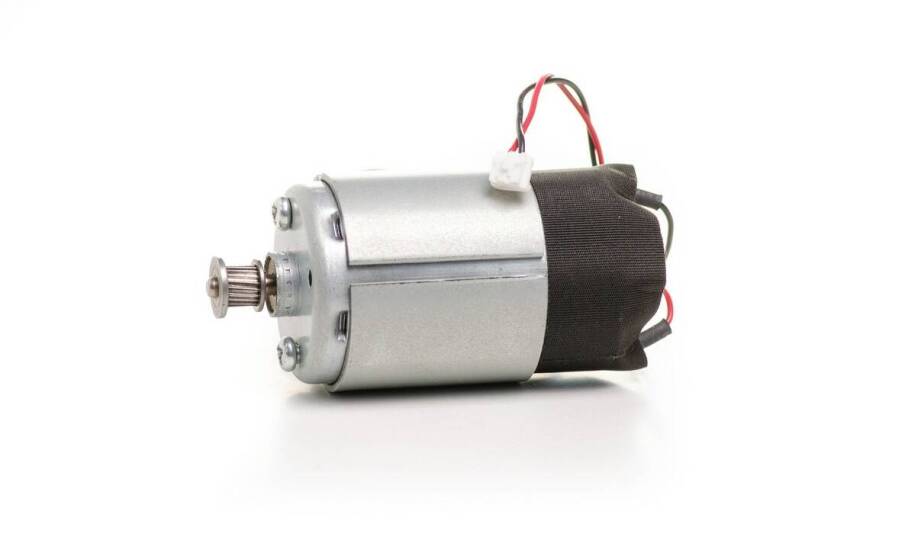

Kiedy silnik z przekładnią prądu stałego nadaje się do lekkich osi CNC i automatyki

Projektowanie lekkich osi CNC lub prostych układów automatyki sprowadza się do wyboru właściwego elementu wykonawczego. Konstruktorzy maszyn hobbystycznych oraz niewielkich podajników przemysłowych regularnie mierzą się z dylematem, czy podstawowy napęd z redukcją biegów sprosta obciążeniom roboczym. Wartości graniczne są w tym przypadku dość wyraźne. Przykładowo w osi Z o skoku 100 milimetrów i obciążeniu rzędu kilku kilogramów standardowy wariant szczotkowy 24 V z przełożeniem 50:1 gwarantuje prędkość 50 obrotów na minutę i moment 13 Nm. Takie parametry w zupełności wystarczają na spokojny posuw rzędu 200-500 milimetrów na minutę. Sytuacja zmienia się diametralnie, gdy dynamika ruchu przekracza 1000 milimetrów na minutę lub pojawia się potrzeba powtarzalności na poziomie dziesiątych części milimetra. Wówczas prosty mechanizm zwalnia, a minimalne opóźnienia zaczynają ograniczać precyzję całej konstrukcji.

Parametry decydujące o dopasowaniu napędu

Moment obrotowy na wyjściu stanowi najważniejszy wskaźnik zdolności maszyny do pokonywania oporów mechanicznych. Wartość ta zawsze mnoży się przez przełożenie zastosowanej przekładni. Typowy silnik o mocy 80 W generuje bazowy moment na poziomie 0,2-0,3 Nm. Odpowiednia redukcja o przełożeniu 50:1 podnosi końcową siłę obrotową do użytecznego zakresu 10-15 Nm. Zapewnia to stabilną pracę frezarki podczas obróbki miękkich materiałów drewnopochodnych lub tworzyw sztucznych.

Stabilność przy starcie wynika bezpośrednio z charakterystyki silników prądu stałego. Prąd wzrasta gwałtownie pod obciążeniem, co umożliwia płynne ruszenie osi bez szarpania ułożyskowaniem. Docelowa prędkość robocza po mechanicznej redukcji ogranicza się zazwyczaj do przedziału 10-200 obrotów na minutę. Taka dynamika pasuje idealnie do lekkich osi o długości 300-600 milimetrów. Wymaga jednak precyzyjnej kalkulacji skoku śruby kulowej lub paska zębatego. Jeśli zastosowana śruba ma skok 5 milimetrów, element wirujący z prędkością 100 obrotów na minutę przesunie ramię maszyny o równe 500 milimetrów.

Działająca w branży automatyki firma F.H.U Starek dostarcza podzespoły dopasowane do specyficznych wymagań konstruktorów, pozwalając na skompletowanie osprzętu napędowego. W wielu powtarzalnych aplikacjach przemysłowych odpowiednio dobrany motoreduktor dc skutecznie zastępuje droższe serwonapędy. Rozwiązanie to zachowuje optymalną wydajność dla procesów pomocniczych, opierając się na uniwersalnym zasilaniu 24 V, które można łatwo połączyć z typowymi szafami sterowniczymi.

Wpływ cyklu pracy i sterowania na wydajność

Częste starty oraz nagłe zmiany kierunku w trybie pracy przerywanej S3 mocno obciążają komponenty szczotkowe. Jeśli silnik pracuje aktywnie przez 15-85% czasu całego cyklu, jego temperatura rośnie średnio o 20-40 stopni Celsjusza powyżej warunków otoczenia. Takie zjawisko skraca żywotność komutatora oraz szczotek do poziomu 1000-2000 godzin roboczych. Z kolei przy długim podtrzymaniu obciążenia w trybie S1 układ stabilizuje się termicznie po 20-30 minutach. Przy mocy przekraczającej 50 W praca bez dodatkowego chłodzenia sprawia, że korpus nagrzewa się do ponad 80 stopni, wymuszając ostrożność przy projektowaniu osłon zewnętrznych.

W aplikacjach pionowych i podajnikach materiału kluczowym aspektem staje się mechaniczna konstrukcja reduktora. Moduł wykorzystujący zazębienie ślimakowe zapewnia naturalne samohamowanie przy obciążeniach sięgających 15-20 Nm. Mechanizm nie opada pod wpływem siły grawitacji, skutecznie utrzymując zadaną pozycję ciężkiej osi bez konieczności kupowania dodatkowego hamulca elektromagnetycznego.

Integracja z układem sprzężenia zwrotnego

Podstawowe sterowanie prędkością rotacji realizuje się za pomocą modułów PWM, które płynnie dawkują prąd w przedziale 10-100%. Skomplikowanie układu rośnie w momencie projektowania zamkniętej pętli kontroli położenia. Dodanie enkodera inkrementalnego generującego 500-1000 impulsów na jeden obrót poprawia zachowanie silnika przy nagłych zmianach siły skrawania. Skonfigurowanie algorytmu PID pozwala na ciągłą weryfikację pozycji docelowej maszyny. W prostej automatyce bramowej sygnały cyfrowe odpowiadają wyłącznie za kierunek ruchu, natomiast wbudowany enkoder natychmiast kompensuje fizyczny poślizg mechanizmu, redukując błąd obróbki do zaledwie 1-2 procent.

Zasady racjonalnego doboru napędu do maszyn

Ostateczna decyzja o zamontowaniu silnika prądu stałego musi uwzględniać chłodną kalkulację masy własnej osi oraz przewidywanej dynamiki pracy. Katalogowe parametry elektryczne stanowią jedynie wstęp do analizy bezwładności całej ramy nośnej i oporów narzucanych przez prowadnice liniowe. W dozownikach, rurach podających i osiach pozycjonujących prosta redukcja ślimakowa z klasycznym zasilaniem gwarantuje wysoką bezawaryjność układu. Dopiero przy projektowaniu głowic wymagających ułamkowych tolerancji i agresywnych przyspieszeń, inwestycja w zamknięty system serwo staje się technicznie uzasadniona.
