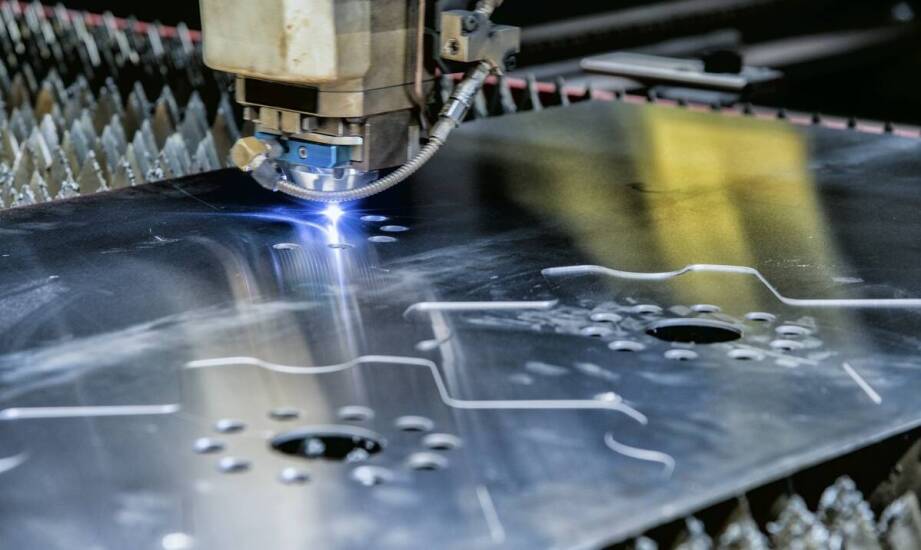

Skąd biorą się najczęstsze wady krawędzi po cięciu plazmą i jak je ograniczać

W codziennej pracy warsztatów metalowych jakość krawędzi bezpośrednio warunkuje płynność dalszych etapów obróbki detalu. Kiedy operator zauważa nadtopienia w górnej części wycięcia lub charakterystyczne nawisy materiału u dołu, element niemal zawsze wymaga dodatkowego szlifowania lub frezowania. Problem staje się wyraźny, gdy krawędź traci prostopadłość, a twardy żużel blokuje prawidłowe spasowanie komponentów przed spawaniem. Wszelkie nierówności i zadziory drastycznie utrudniają też przygotowanie powierzchni do malowania czy cynkowania. W produkcji seryjnej konieczność ręcznego oczyszczania wydłuża czas obróbki wtórnej nawet o kilkadziesiąt procent. Jeśli powtarzalna usterka pojawia się w partii kilkunastu sztuk, przestaje być drobną niedogodnością, a staje się realną stratą produkcyjną. Odrzucenie elementów lub ich mechaniczne ratowanie pochłania cenne roboczogodziny oraz sam materiał, podnosząc ostateczny koszt wytworzenia części.

Przyczyny powstawania skośnych krawędzi i odchyłek

Jednym z najczęstszych problemów zgłaszanych przez operatorów maszyn jest skośna krawędź przekraczająca tolerancję pięciu stopni. Zjawisko to wynika zazwyczaj z niestabilnego prowadzenia łuku, za które w pierwszej kolejności odpowiadają wyeksploatowane materiały eksploatacyjne. Zużyta dysza lub uszkodzona elektroda zaburzają prawidłowy kształt uformowanego strumienia plazmy. W rezultacie gaz tnący traci swoje skupienie, co prowadzi do asymetrycznego topienia krawędzi i powstawania widocznego ukosu. Choć delikatne pochylenie bywa wpisane w specyfikę samej technologii, mocne odchylenia wskazują na konieczność szybkiej interwencji serwisowej.

Kolejnym wyzwaniem produkcyjnym pozostaje znaczny rozrzut wymiarowy wycinanych elementów. Błędne ustawienia parametrów sterowania CNC prowadzą do odchyłek sięgających nawet dwóch milimetrów względem projektu graficznego. Wynika to bezpośrednio z nieprawidłowego napięcia łuku lub niewłaściwie dobranego odsunięcia palnika od arkusza blachy. Niestabilny łuk potrafi na ułamek sekundy tracić pełną moc. Tworzy to mikroskopijne nierówności na całej długości rzazu, które zniekształcają finalny kształt detalu. Brak regularnej kalibracji układu pozycjonującego potęguje błędy wymiarowe, co widać szczególnie przy wycinaniu skomplikowanych konturów z wieloma zmianami kierunku. Właściwa diagnoza tych błędów zapobiega seryjnemu produkowaniu wybrakowanych części.

Wpływ parametrów procesu na ostateczny wygląd rzazu

Ustawienie odpowiedniej prędkości przejazdu palnika ma decydujący wpływ na czystość krawędzi. Zbyt wolne prowadzenie głowicy powoduje nadtopienia górnej strefy cięcia, ponieważ energia zogniskowanego łuku zbyt długo oddziałuje na dany punkt. Z kolei nadmierna prędkość skutkuje powstawaniem twardych, trudnych do usunięcia nawisów żużla na dolnej krawędzi blachy. Dla standardowej stali węglowej o grubości sześciu milimetrów optymalna prędkość rynkowa wynosi około pół metra na minutę. Zbliżenie się do tej wartości gwarantuje równy i gładki rzaz bez konieczności kosztownego szlifowania.

Jakość obróbki zależy również od stanu samego materiału oraz właściwego doboru gazów osłonowych. Rdza, gruba warstwa zgorzeliny lub mocne zabrudzenia powierzchniowe drastycznie pogarszają stabilność łuku elektrycznego. W nowoczesnych zakładach przemysłowych prawidłowo skonfigurowana plazma do metalu sprawdza się znakomicie przy seryjnej obróbce stali węglowych o grubości do pięćdziesięciu milimetrów. Używa się do tego zwykle przefiltrowanego, sprężonego powietrza. Przy wycinaniu stali nierdzewnej preferowanym rozwiązaniem bywa czysty azot. Aby zapewnić utrzymanie rygorystycznych standardów, krakowska spółka STIGO dostarcza precyzyjne przecinarki CNC zintegrowane z zaawansowanym oprogramowaniem CAD/CAM. Firma przeprowadza wnikliwe testy maszyn przed wdrożeniem, co eliminuje błędy konfiguracyjne przed pierwszym cięciem w warsztacie klienta.

Wyeliminowanie większości wad powstających podczas wycinania wymaga przemyślanej korekty parametrów roboczych z poziomu pulpitu sterowniczego. Utrzymanie palnika w odległości od półtora do trzech milimetrów od blachy oraz ścisłe dopasowanie natężenia prądu rozwiązują problem uciążliwego żużla. Jeśli jednak krawędzie nadal pozostają ukośne, a wymiary elementów nie trzymają założonej tolerancji, źródła należy szukać w stanie maszyny. Zużyte materiały eksploatacyjne wymuszają natychmiastową wymianę kompletu dysz i elektrod. Regularne kontrolowanie kinematyki układu CNC, monitorowanie ciśnienia gazów oraz cięcie wyłącznie oczyszczonego materiału skutecznie minimalizują ryzyko kosztownych przestojów.
